7月4日晚上，天尚設計集團培訓部組織召開了一場培訓，有幸邀請到了天尚設計集團設計總師辦主任兼建筑副總工周月鐘老師和大家探討交流建筑施工圖樓梯部分設計要點。
——本期培訓導師 周月鐘——
天尚設計集團設計總師辦主任
建筑副總工
本期培訓三個要點：
建筑施工圖一般規定
樓梯、樓梯間設計
樓梯、樓梯間防火設計
01
建筑施工圖一般規定
周老師從樓梯的基本概念說起：樓梯是由連續梯級、休息平臺和維護安全的欄桿扶手及相應的支承結構組成的作為樓層之間垂直交通的建筑構件。樓梯間為設置樓梯的專用空間。
所以樓梯的數量、位置、寬度和樓梯間的形式應滿足使用方便和安全疏散的要求。
與此同時，樓梯、樓梯間有很多種常用形式。

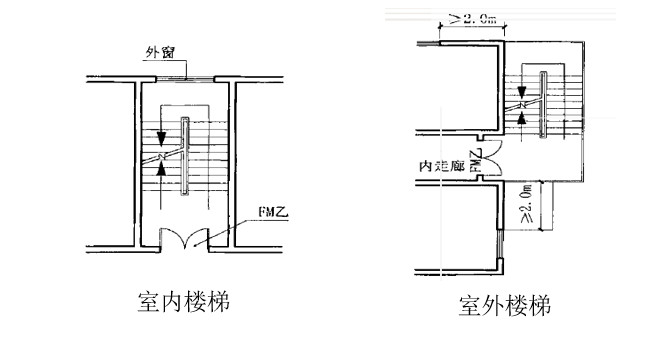

1、按與建筑的位置關系可分為：室內樓梯、室外樓梯。
2、按使用功能的不同，常見的有共用樓梯、服務樓梯、住宅套內樓梯、專用疏散樓梯等。
3、按樓梯、樓梯間的特點不同，常見的有開敞樓梯、敞開樓梯間、封閉樓梯間、防煙樓梯間等。
為了樓梯的安全、舒適，俞老師講解了樓梯的一般配置。

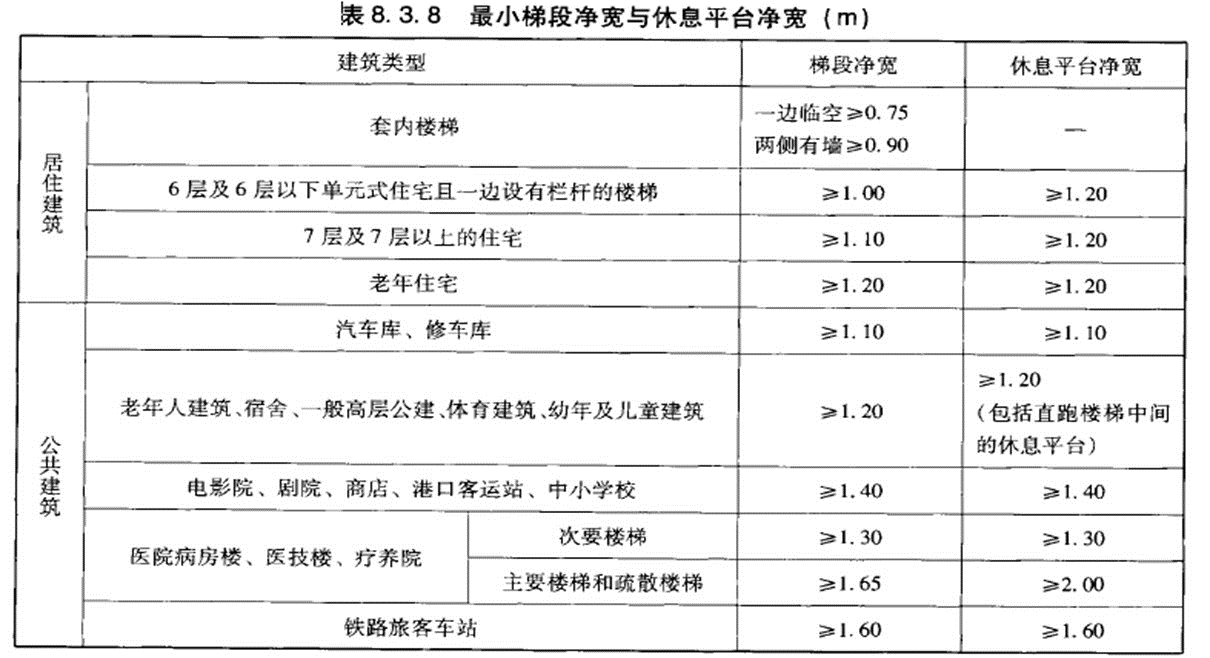

1、供日常主要交通用的樓梯的梯段寬度應根據建筑物的使用特征，按每股人流為0.55m+（0—0.15 )m 的人流股數確定，并應不少于兩股人流。

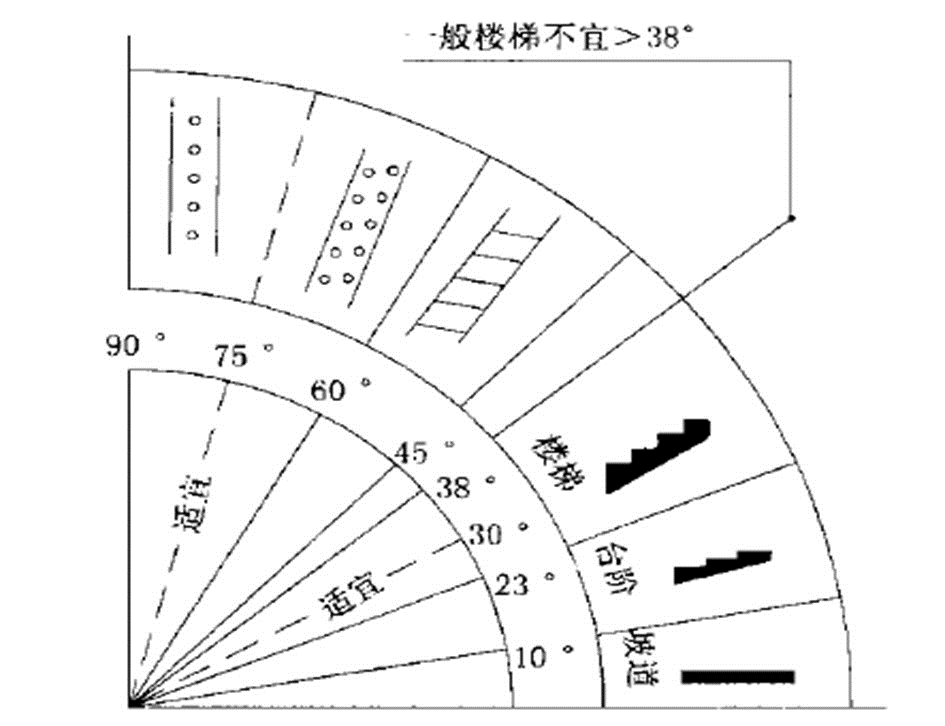

2、樓梯、臺階、坡道應有適宜坡度，以保證通行安全、舒適。
3、樓梯間一般不宜占用好朝向，不宜采用圍繞電梯布置的方式。
02
樓梯、樓梯間設計
俞老師重點講解了樓梯、樓梯間設計的樓梯形狀、踏步設計、梯段設計以及扶手欄桿（板）設計。
● 樓梯形狀

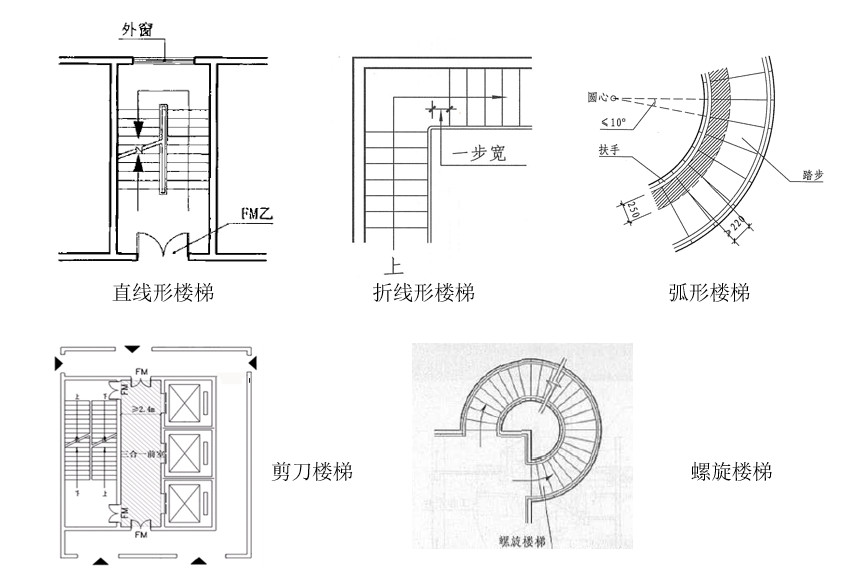

樓梯按平面投影形式常見的有直線形、折線形、弧形、螺旋形、剪刀樓梯等。
● 踏步設計

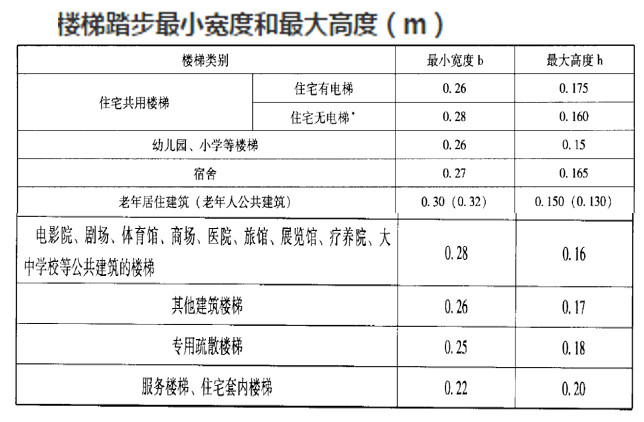

1、疏散用樓梯或疏散走道上的階梯，不宜采用螺旋樓梯和扇形踏步；但踏步上下兩級所形成的平面角度不大于10°，且每級離內側扶手中心0.25m處的踏步寬度超過0.22m時，可不受此限。
2、樓梯每一梯段的踏步高度應一致，當同一梯段首末兩級踏步的樓面面層厚度不同時，應注意調整結構的級高尺寸，避免出現高低不等；相鄰梯段踏步高度、寬度宜一致，且相差不宜大于3mm。
● 梯段設計

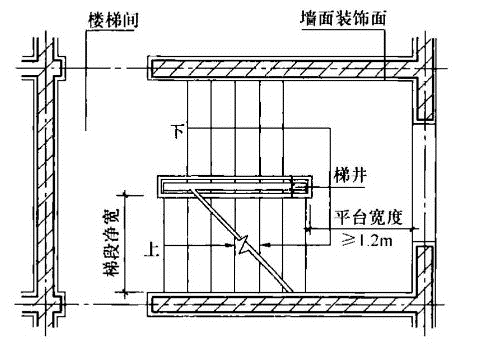

1、樓梯梯段凈寬是指完成墻面至扶手中心線之間的水平距離或兩個扶手中心線之間的水平距離。

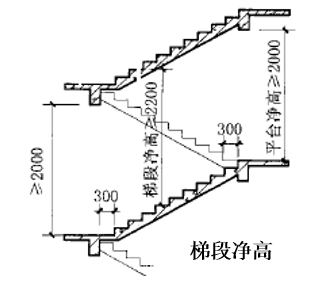

2、樓梯休息平臺上部及下部過道處的凈高不應小于2.00m，梯段凈高不宜小于2.20m，且包括每個梯段下行最后一級踏步的前緣線0.30m的前方范圍。
4、框架結構樓梯間的梯段寬度設計，框架梁、柱凸出在樓梯間內時，除框架柱在樓梯間四角外，梯段和休息平臺的凈寬應從凸出部分算起；框架梁底距休息平臺地面高度小于2.00m時，應采取防碰撞的措施。
● 扶手、欄桿(板) 的設計
1、樓梯至少于一側設置扶手。梯段凈寬度達三股人流時應兩側設扶手；達四股人流時，宜加設中間扶手。

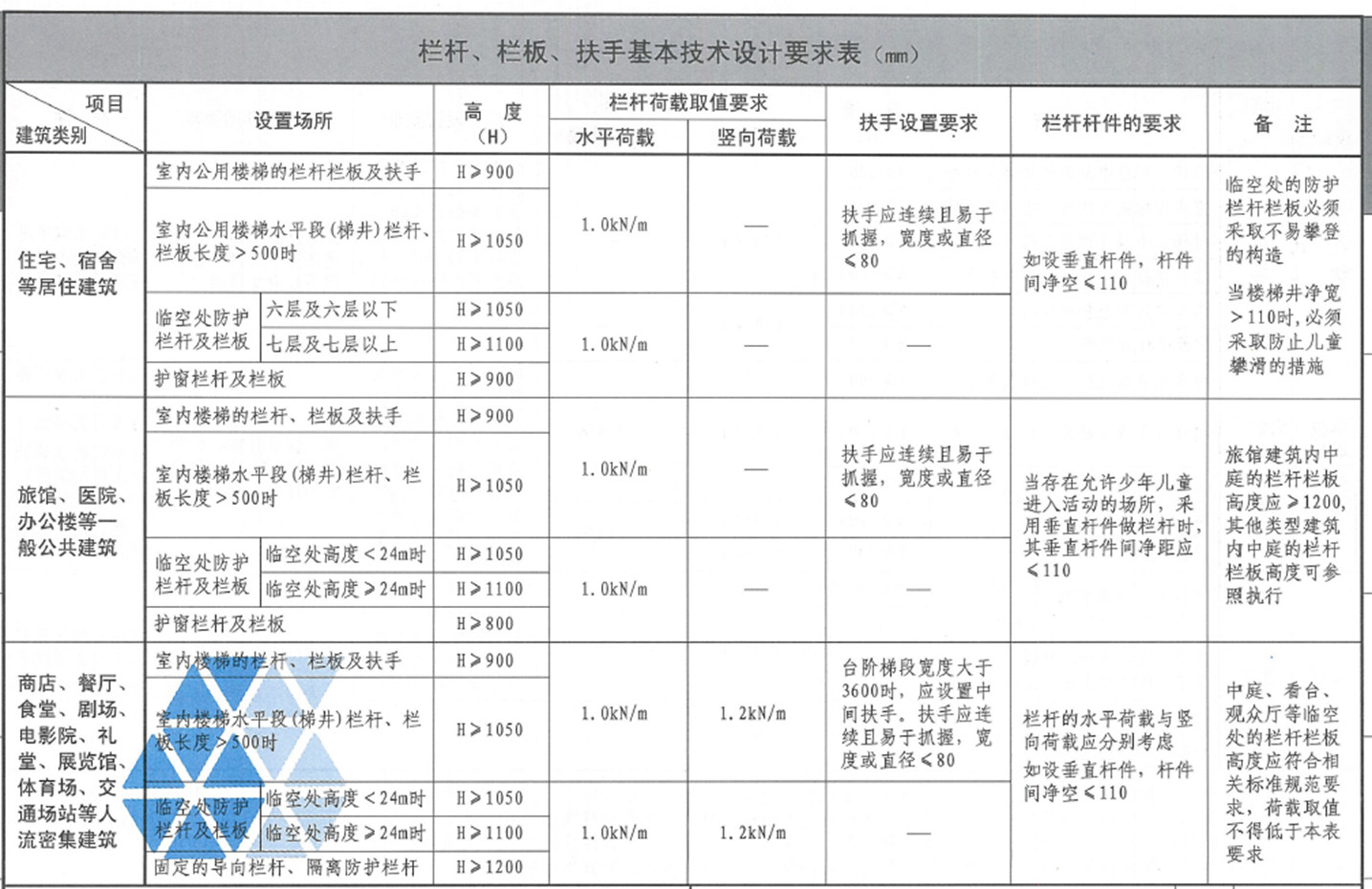

2、欄桿、欄板、扶手應對不同場合和建筑的設計基本要素：

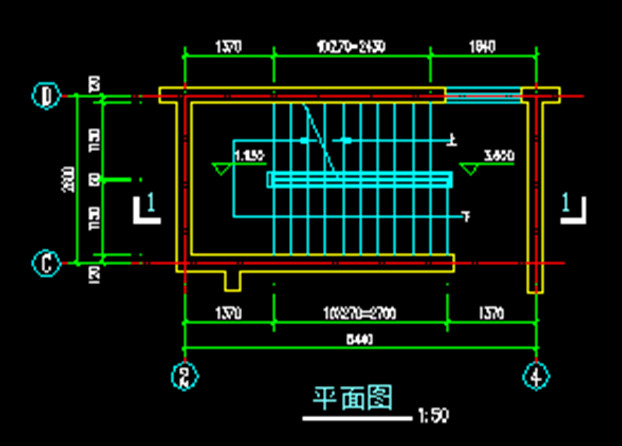

3、 樓梯設計時，一般應繪制由下至上不同層高的各層樓梯及樓梯間的平面與剖面圖，注明樓梯踏步的寬度、高度和每一梯段踏步數，標注樓層休息平臺處的標高，以及繪制扶手、欄桿、踏步飾面等構造詳圖。
03 樓梯、樓梯間消防設計
消防安全是設計中很重要的一塊內容，俞老師根據多年施工圖設計的經驗總結了不同樓梯的消防設計要點。
▲疏散樓梯間應符合的六大要點：
① 樓梯間應能天然采光和自然通風，并宜靠外墻設置。
② 樓梯間內不應設置燒水間、可燃材料儲藏室、垃圾道。
③ 樓梯間內不應有影響疏散的凸出物或其他障礙物。
④ 封閉樓梯間、防煙樓梯間及其前室，不應設置卷簾。
⑤ 樓梯間內不應設置甲、乙、丙類液體管道。

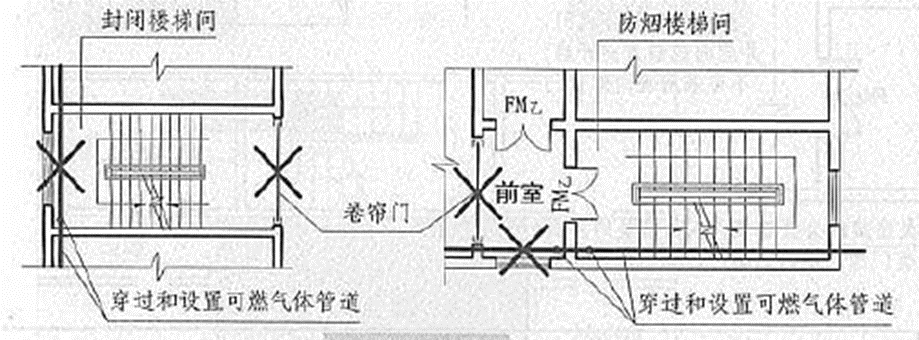

⑥ 封閉樓梯間、防煙樓梯間及其前室內禁止穿過或設置可燃氣體管道。
▲除此之外，不同的場景有不同的要點：

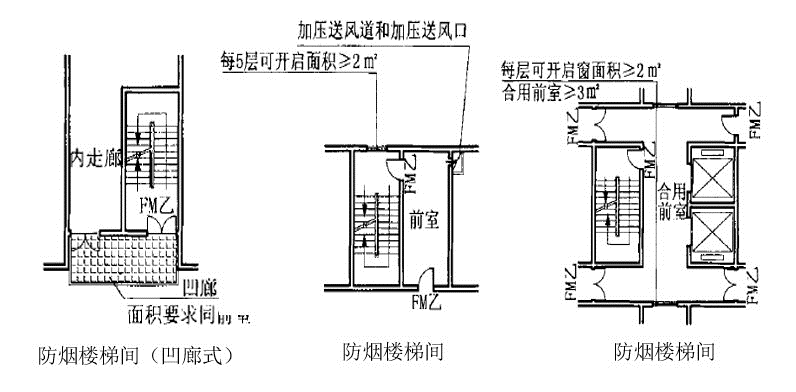

① 不能自然通風或自然通風不能滿足要求時，應設置機械加壓送風系統或采用防煙樓梯間。

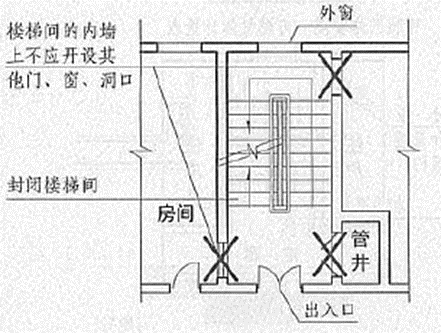

② 除樓梯間的出入口和外窗外，樓梯間的墻上不應開設其他門、窗、洞口。
③ 高層建筑、人員密集的公共建筑、人員密集的多層丙類廠房、甲、乙類廠房，其封閉樓梯間的門應采用乙級防火門，并應向疏散方向開啟；其他建筑，可采用雙向彈簧門。
④ 樓梯間的首層可將走道和門廳等包括在樓梯間內形成擴大的封閉樓梯間，但應采用乙級防火門等與其他走道和房間分隔。
04 小結
本期培訓，干貨滿滿。經過培訓，大家對樓梯施工設計有了更深一步的了解，對其中的規定和設計的要點也有了清晰的認識。相信大家在今后的樓梯施工設計中，能給予客戶更合理更安全更舒適更美觀的設計方案。
