為保證施工圖設計文件質量，規范集團專業技術人員業務標準化操作，11月25日，天尚設計集團特邀一級結構注冊工程師、高級工程師、杭州市評標專家，集團總師辦結構總工吳濟芳到集團總部現場解惑授道，針對集團結構施工圖內審及上傳圖紙注意事項進行專題培訓。
此次主題沙龍采取“線上線下”聯動方式，通過釘釘直播讓未能到場的集團分公司設計師第一時間了解培訓內容，進行線上學習交流，規避涉及瑕疵，提升業務水平。
現場，吳老師重點詮釋了集團審圖管理制度及施工圖審查的意義和作用，強調了創基云上傳圖紙、施工圖設計文件等審查注意事項。

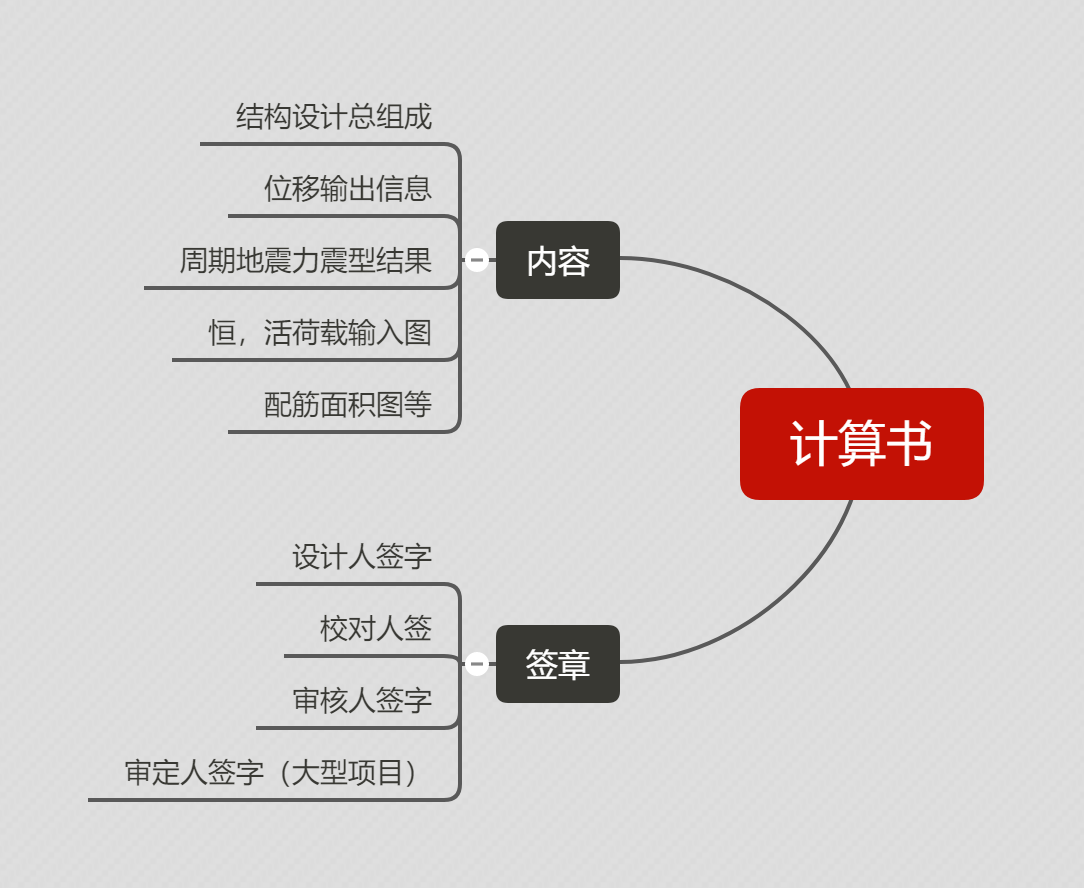

她提到，施工圖設計文件是由計算書和施工圖兩部分組成，計算書要裝訂成冊，封面應至少有三級設計,校對、審核人員的簽字，亦或分項負責人即不少于三個人的簽名；大型項目（二級以上）還要有審定人簽字。其中簽字除了印刷體外，還應有手體簽字；最后加蓋技術工程章和一級注冊結構師章。
計算書
◆
以最常見的框架為例
包括結構設計總信息、位移輸出信息、周期，地震力與震型結果 ,還有各層的樓面恒，活荷載輸入圖, 現澆板配筋面積圖、各層樓面平面簡圖，梁柱配筋及樓梯梯段計算結果，有的圖審人員還會要求提供裂縫圖。
◆
框架結構里如有大跨度梁
提供梁的撓度計算書，以便控制其變形不要過大，影響今后使用時的觀感。
◆
梯段板
梯段板除了強度計算結果外還要有撓度和裂縫控制結果。
◆
基礎計算書里如工程是樁基礎
必須要提供單樁承載力計算值。
◆
鋼結構
鋼結構里剛架需要輸入恒、活載，左右風載圖，配筋應力比，撓度、側向位移及內力輸出結果，剛架還應有各構件截面的輸出圖。
◆
當建筑物為改擴建或加固時
提供原建筑物的相關資料，建設單位應委托有資質的機構對原有結構進行安全性鑒定和抗震鑒定。設計單位依此進行加固改造，并通過技術論證，這也是設計依據需要提供給圖審單位的。
施工圖
◆
01
施工圖紙的圖簽欄里應有技術工程章，一級注冊結構師章以及出圖負責人的方章。出圖人員簽字方面同計算書封面，不再累述。
◆
02
工業建筑物會有工藝/設備或鍋爐等專業提條件，這類涉及外專業的設備基礎，圖紙還應增加會簽欄的相關簽名，避免今后施工時各專業管線出現磕碰或遺漏等現象。
◆
03
圖紙設計總說明中，最易出現的問題是未注明建筑防火分類等級和耐火等級，計算軟件名稱及版本。
◆
04
最近幾年，各類規范，標準，圖集更新?lián)Q代較多，所以請及時更改版本號，改為現行的有效版本。
◆
05
結構設計總說明應注明設計±0.000標高所對應的絕對標高值。詳見《建筑工程設計文件編制深度規定》施工圖設計第4.4.3條第3項第（2）款。
◆
06
結構設計說明里地面以下與土接觸的砌體必須注明雙面粉刷。地下隱蔽工程一定要注明。
◆
07
標高±0.000以下的基礎砌體與土體接觸，應采用強度等級不小于MU20的混凝土實心磚，水泥砂漿強度等級不小于M10砌筑《混凝土磚建筑技術規范》CECS257:2009第5.2.1條第1款)。
◆
08
地下室和基礎回填土除材料成分寫出外，必須注明分層夯實，標出壓實系數是多少，如回填土在基礎受力范圍下壓實系數應取0.97。每層厚度不得超過30厘米。
◆
09
地下車庫頂板為無梁樓蓋時請一定補充注明地面上不得有堆載，避免因使用中超載出現安全隱患。
◆
10
人工挖孔樁為浙江省限制使用類技術，如因工程情況使用人工挖孔樁的項目，施工單位應制定專項施工方案并論證。
◆
11
鋼結構設計總說明中請補充鋼結構須對構件定期進行油漆等維護。
◆
12
吊環（吊鉤）直徑大于14時應采用Q235B圓鋼（《混凝土結構設計規范》GB50010-2010（2015年版）第9.7.6條）。
實際施工圖中,大家往往會遺漏鋼筋后綴B。
◆
13
人防工程的結構設計總說明中還必須明確防化等級（甲、乙、丙、?。?/p>
◆
14
同一結構單元不宜部分采用天然基礎部分采用樁基，當采用不同基礎類型時應根據地震時兩部分基礎沉降差異，在基礎梁和上部結構相關部位采取有效的措施，加強建筑物的整體性，減少因基礎的沉降差異而引起的變形。（宜字性條文）
◆
15
梁柱中心線之間的偏心距大于柱寬的1/4時，應計入偏心的影響，可采取增設梁的水平加腋等措施。請按根據GB50011-2010第6.1.5條執行。（應字性條文）
◆
16
樓梯梁TL與梯柱（或框架柱）相連，并與框架一起澆筑時，根據GB50011-2010第6.3.3.3條，梁端箍筋最大間距不應大于梁高的四分之一，請按此條文執行。（強制性條文）
"建筑工程設計千變?nèi)f化，我們也要做到隨機應變。"
吳老師分享了建筑專業施工圖中常見設計缺陷和優化方案，闡述適用、安全、 經濟 、美觀等建筑審圖知識及管控要點，便于施工是施工圖設計的核心精神。她希望，今后在設計過程中應該多與建筑專業、校審人員溝通，盡量讓方案合理、安全，避免施工圖完成后再進行大的改動。
